Configurar Networking (Red) en vCenter 5.5

Empezamos en profuncidad con una de las "patas de nuestra mesa" más importante de nuestra de Red virtualizada, la base de nuestro vSphere ESXi 5.5, los "vSwicth".

Los vSwitch (VSS) permiten que las VM en un Host VMware vSphere ESXi 5.5 puedan comunicarse con otras máquinas físicas o VM en otros servidores VMware vSphere ESXi 5.5, mediante la configuración de los virtual switches.

Un  VSS tiene tres funciones principales:

1. Comunicar con máquinas virtuales dentro de un mismo servidor VMware ESXi o con otras máquinas físicas o virtuales en otro servidor VMware ESXi, para lo que utilizaremos un Virtual Machine Port Group.
2. Comunicar con nuestro Host ESXi vía SSH (puerto 22) o vSphere Client, para lo que utilizamos un Management Network Port.
3. Comunicar con el VMkernel y puertos IP de tipo VMotion, NFS e iSCSI, para lo que utilizamos un VMkernel Port.

A diferencia de los switches físicos, no es posible conectar dos VSS.

A diferencia de los switches físicos, no es posible conectar dos Virtual Swicth Standard juntos mediante un ISL (InterSwitch Link Protocol), ni puedes mapear la misma tarjeta de red a más de un VSS a la vez, pero sí es posible configurar un VSS sin ninguna tarjeta de red, lo que es denominado como internal switch only  juntos mediante un ISL (InterSwitch Link Protocol), ni puedes mapear la misma tarjeta de red a más de un VSS a la vez. Sí es posible configurar un VSS sin ninguna tarjeta de red, lo que es denominado como internal switch only.

En estos artículos configuremos nuestros Host vSphere ESXi 5.5 aprendiendo lo que son vKernel, vSwitch Standard y Distributed, y posteriormente poniendo en servicio vMotion y Fault Tolerance.

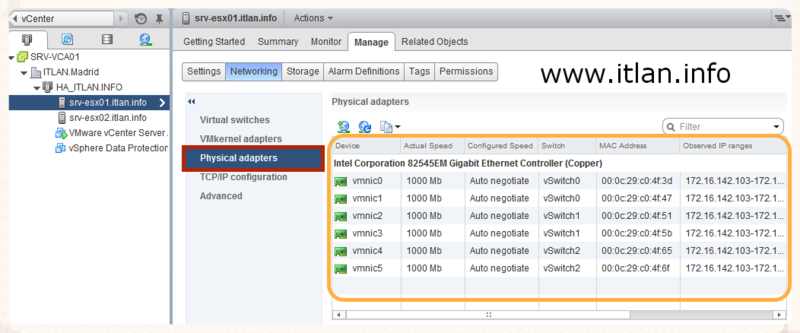

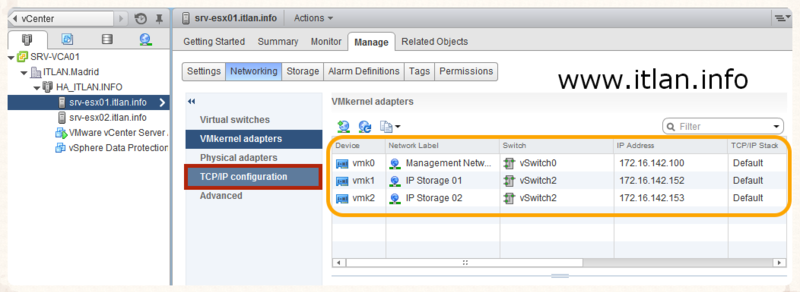

En la imagenes que os muestro a continuación, denominadas en su pie "Resultado Final XX", podeis ver el resultado final de nuestros Host SRV-ESX01 y SRV-ESX02.itlan.info. Las configuraciones que utilizadas en nuestro laboratrorio son las siguientes:

 **SRV-ESX01.itlan.info**

• 6 Nic por Host (vmnic0-vmnic5)
• 3 Standard vSwitch

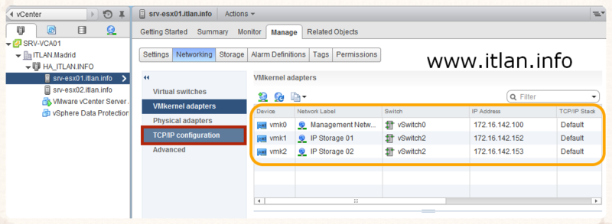

• 3 vKernel Port:
  • Management Network (vmk0 - 172.16.142.100)
    • vmnic0 - vmnic1
  • IP Storage 01 (vmk1 - 172.16.142.152)
    • vmnic4 - vmnic5
  • IP Storage 02 (vmk2 - 172.16.142.153)
    • vmnic4 - vmnic5
• ​1 Virtual Machine Port Group
  • VM Produccion
    • vmnic2 - vmnic3

**SRV-ESX02.itlan.info**

• 6 Nic por Host (vmnic0-vmnic5)
• 3 Standard vSwicth
• 3 vKernel Port:
  • Management Network (vmk0 -172.16.142.101)
    • vmnic0 - vmnic1
  • IP Storage 01 (vmk1 - 172.16.142.154)
    • vmnic4 - vmnic5
  • IP Storage 02 (vmk2 - 172.16.142.155)
    • vmnic4 - vmnic5
• 1 Virtual Machine Port Group
  • VM Produccion
    • vmnic2 - vmnic3

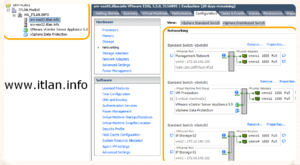

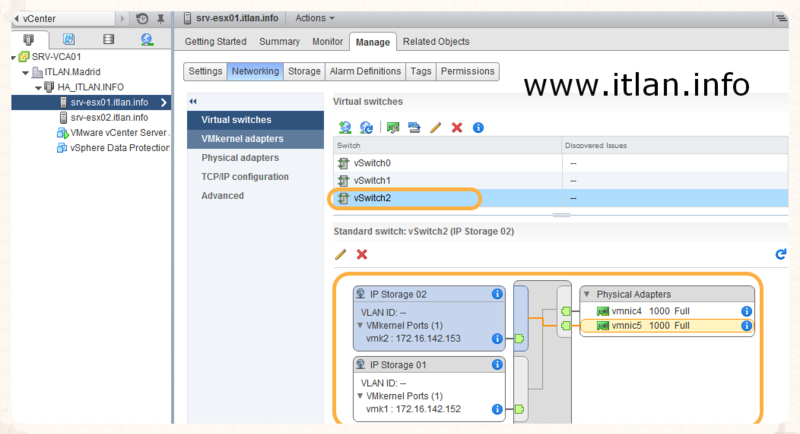

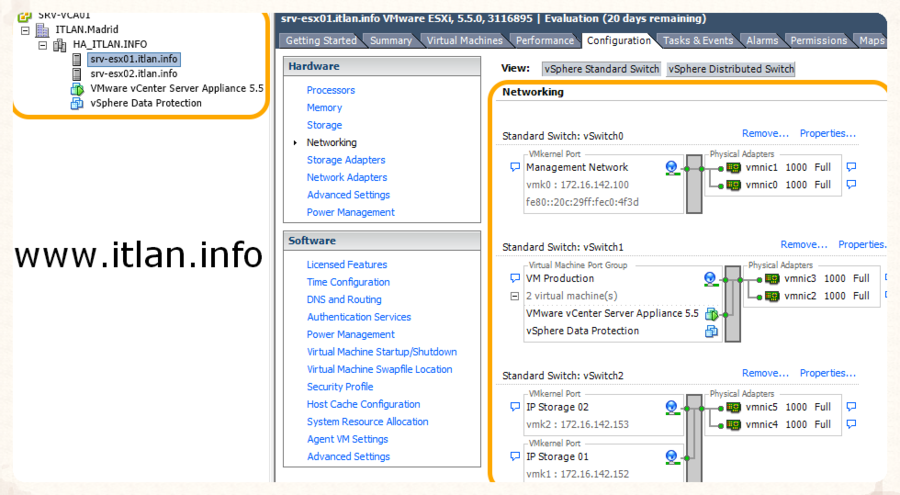

Resultado final de nuestro laboratorio

Configuración de Redes Virtuales (VSS) en vSphere ESXi

Configuración de Mangement Network

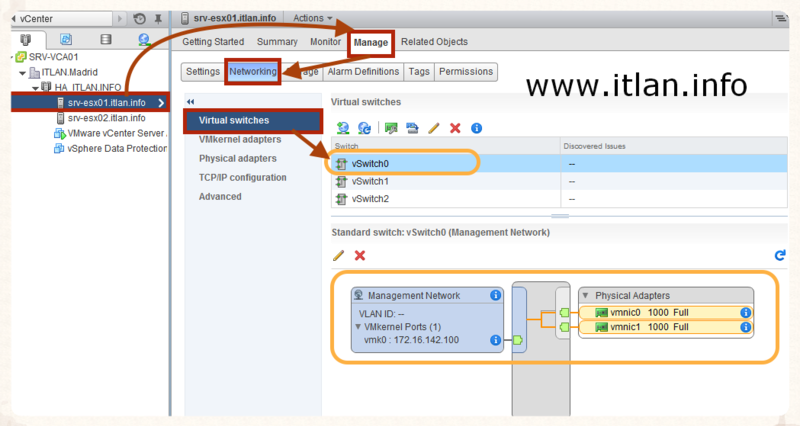

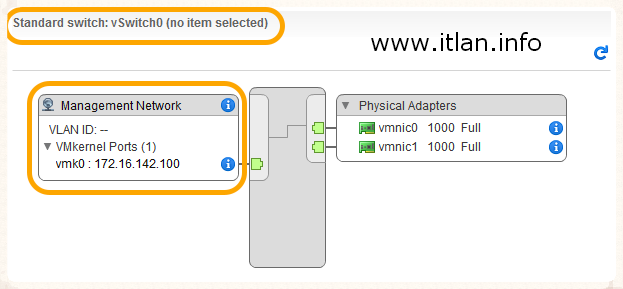

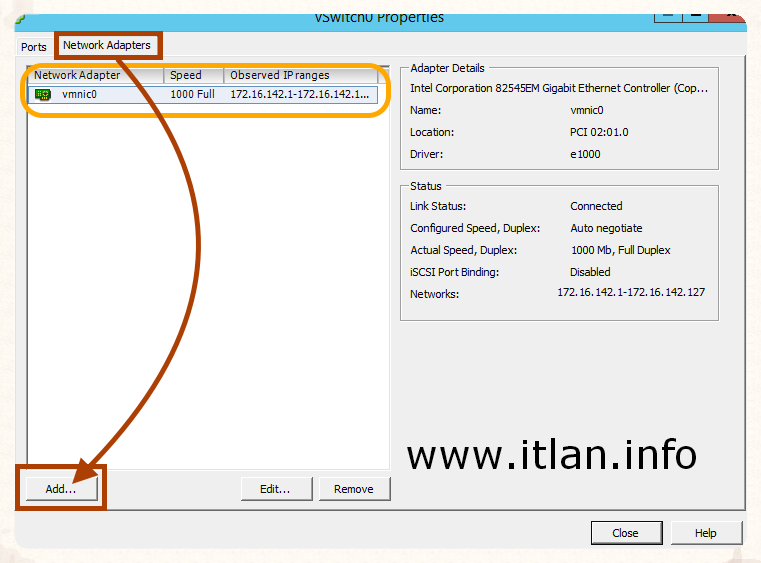

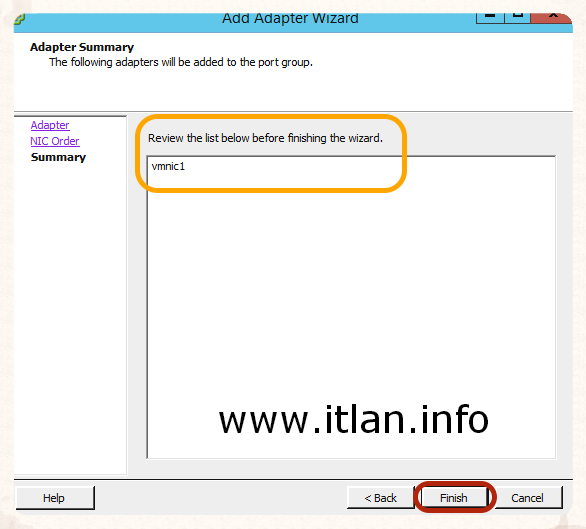

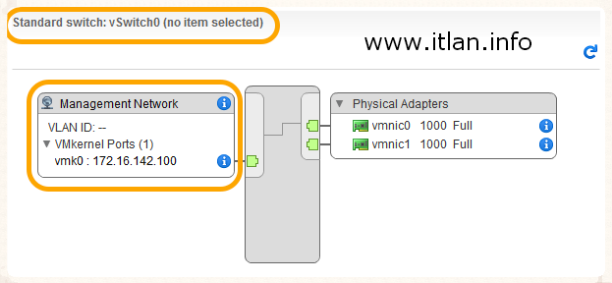

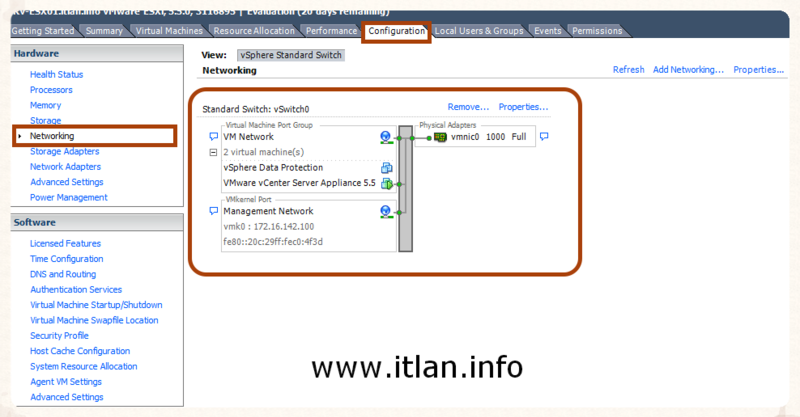

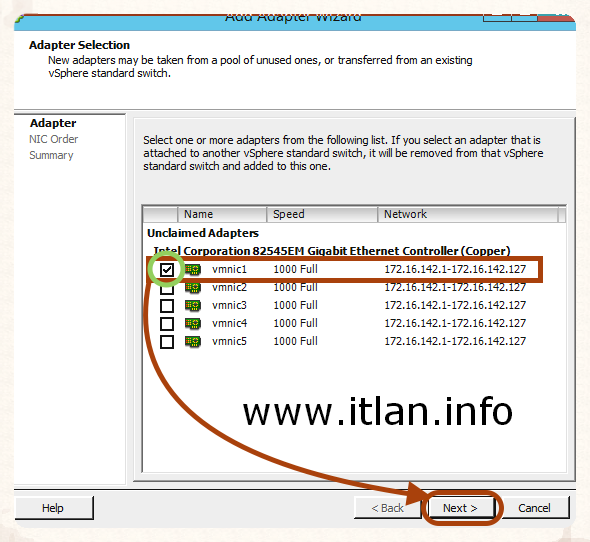

Empezamos con nuestra configuración, el primer proceso será configurar nuestro vSwicth0 Management Network (Red de Gestión), como podeis observar en el Paso 2, solo tenenos asociada la vmnic0 a nuestro Port Groups, vamos a redundar nuestra Red de Gestión con 2 tarjetas, este proceso se llama Nic Teaming, os resumo lo que es:

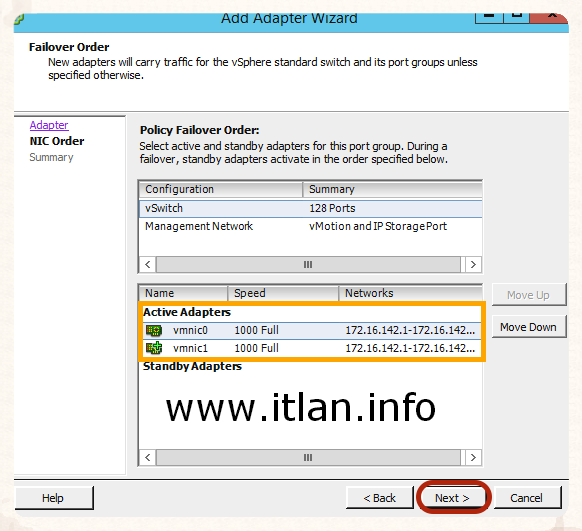

• El termino NIC Teaming se refiere al agrupamiento de tarjetas físicas o pNICs de nuestros Hosts ESX/ESXi para poder tener tolerancia a fallos y mediante una serie de políticas poder lograr una correcta distribución del trafico entre las mismas.

La primera configuración la realizaremos desde nuestro vSphere Client, las siguientes con vSphere Web Client, simplemente por manejarnos con ambas herramientas.

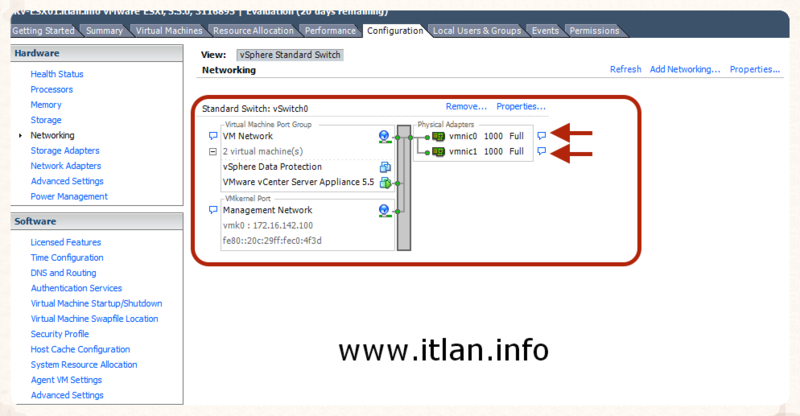

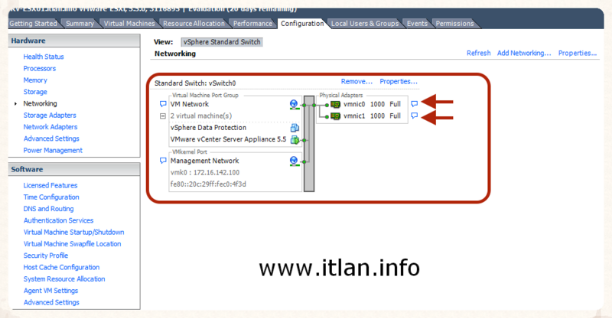

En lmagen siguiente observar debajo de VM3, como hay creado un NIC Teaming de 2 tarjetas. Las políticas de configuración las veremos más detalladas en proxímos articulos, por el momento dejaremos las que vienen por defecto para nuestro laboratorio.

Crear y Configurar VSS para Máquinas Virtuales

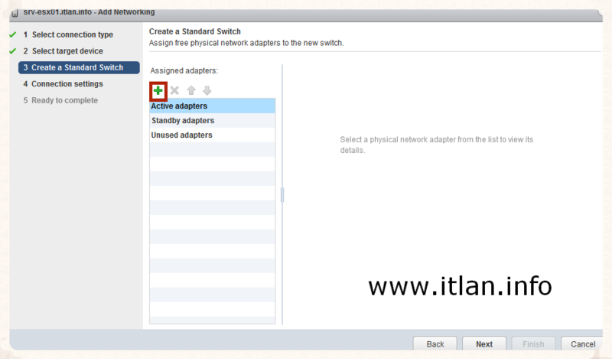

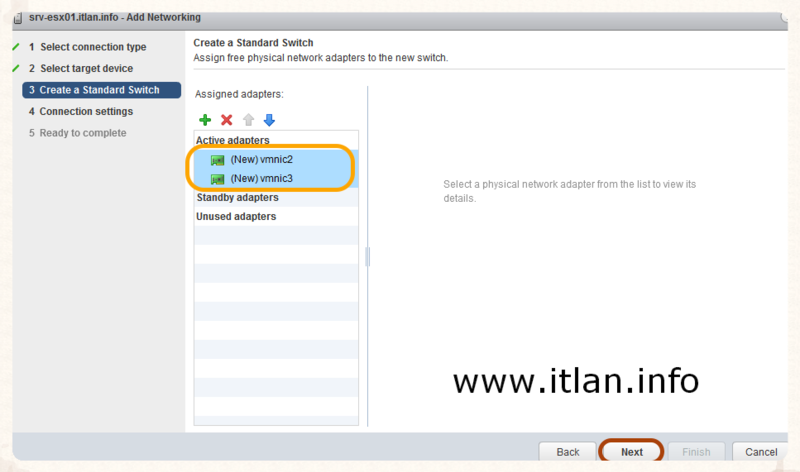

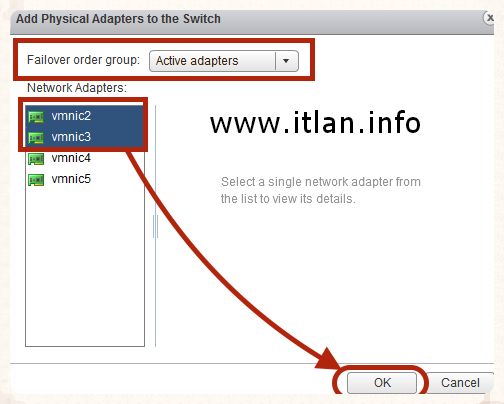

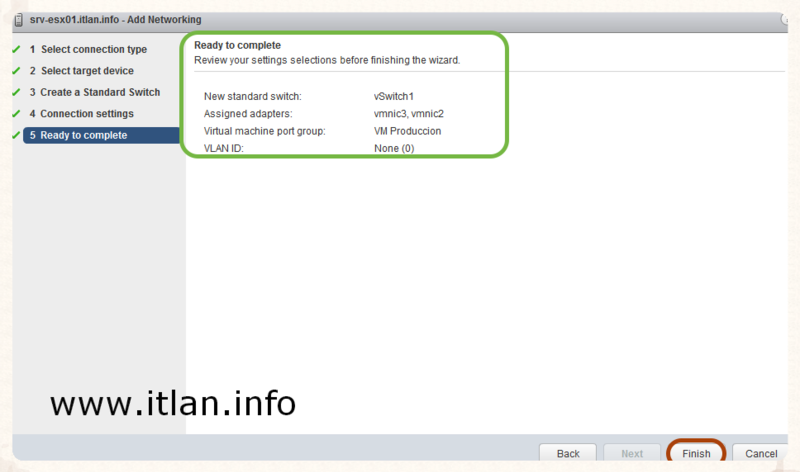

Ahora continuamos con la creación nuestro vSwicth1 en nuestro Port Group para gestionar el tráfico de nuestras VM, creando nuevamente un NIC Teaming con la política de Activo/Activo "Active Adapters", pero esta vez desde nuestro vSphere Web Client.

Accdedemos nuestro vCenter desde vSphere Web Client, con el usuario Administrator@vsphere.local o Administrador@gps-gestion.es, recordar que en el articulo anterior "Configuracion de vCenter con AD", dejamos configurado nuestros permisos para poder acceder con el Usuario y Password de nuestro Active Directory.

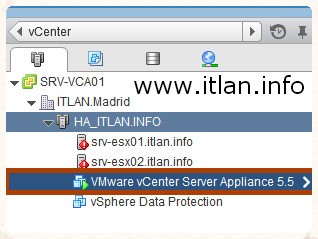

Nos situamos" vCenter" -> "Cluster" -> "SRV-ESX01.itlan.info".

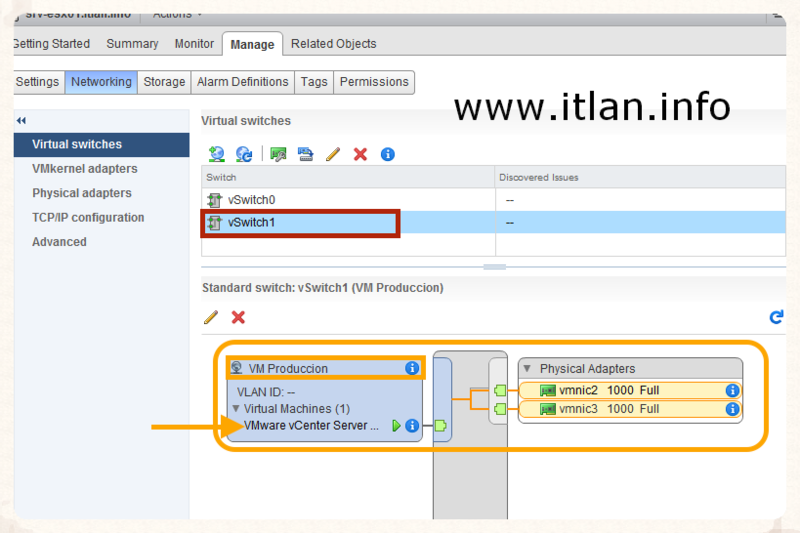

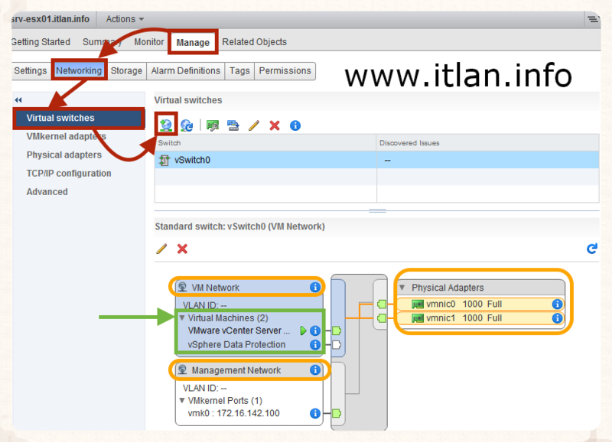

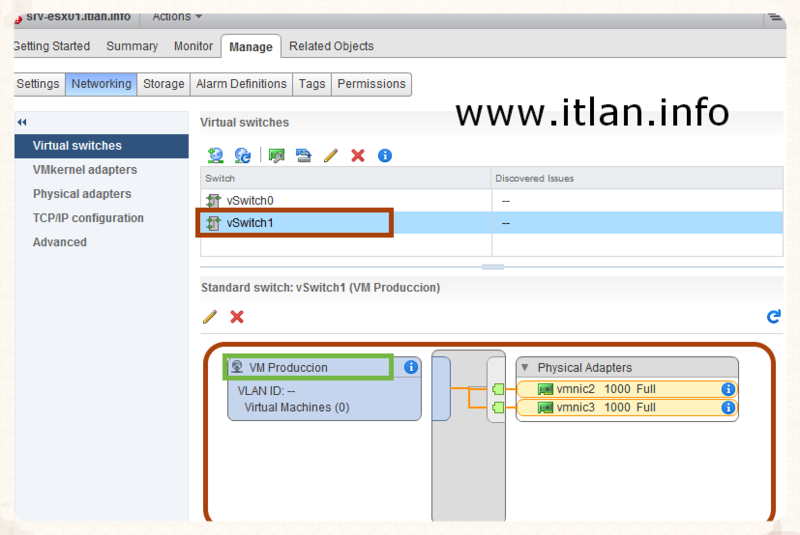

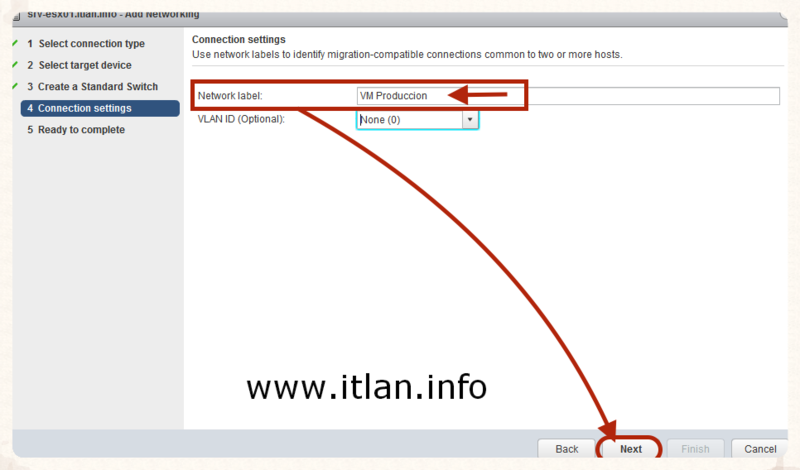

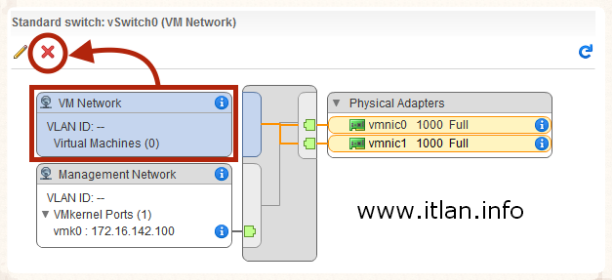

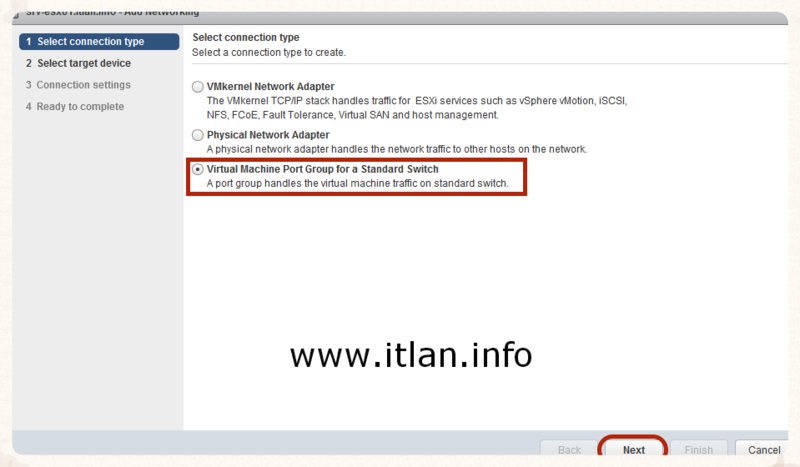

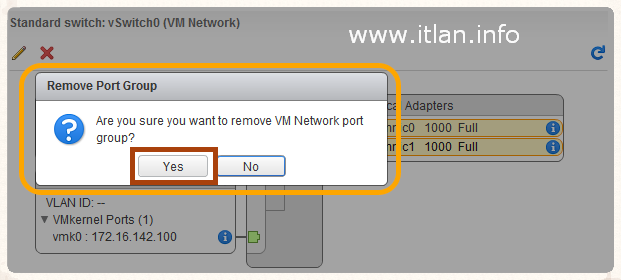

Como podeis observar en el Paso 9, nuestras VM estan gestionadas por el mismo vSwitch0 de Gestión (Management Networks), esa solución aunque como podeis ver funciona, no es la optima, debemos de crear un nuevo vSwicth1 con su Port Group "VM Producción" para posteriormente pasar las VM del vSwicht0 al vSwicth1.

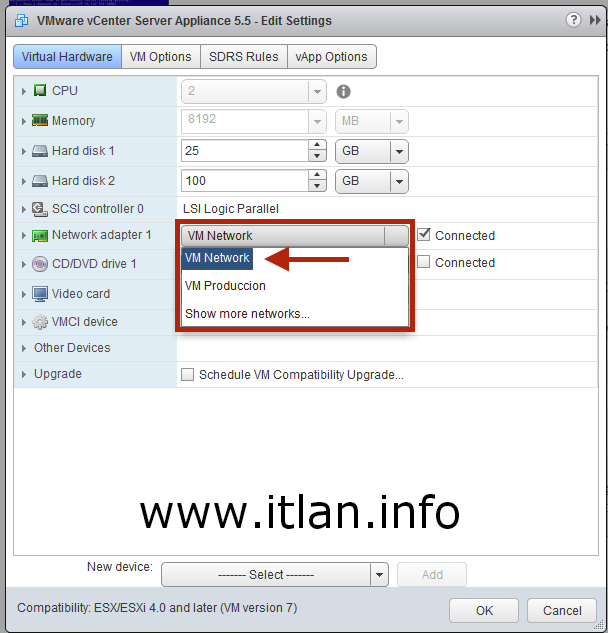

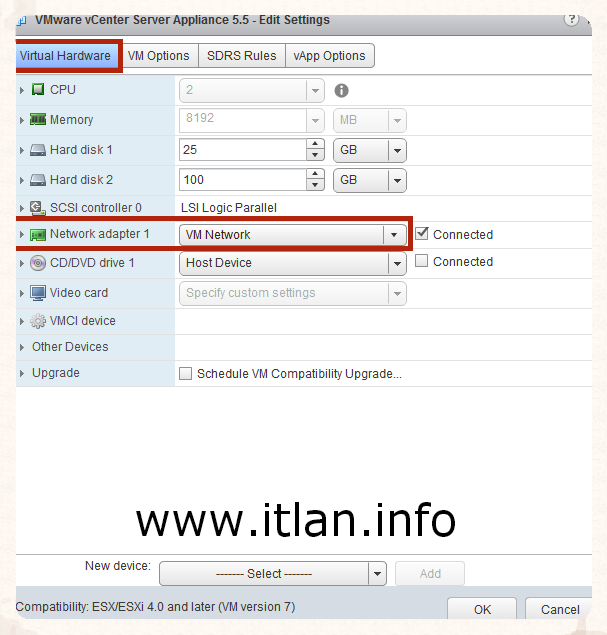

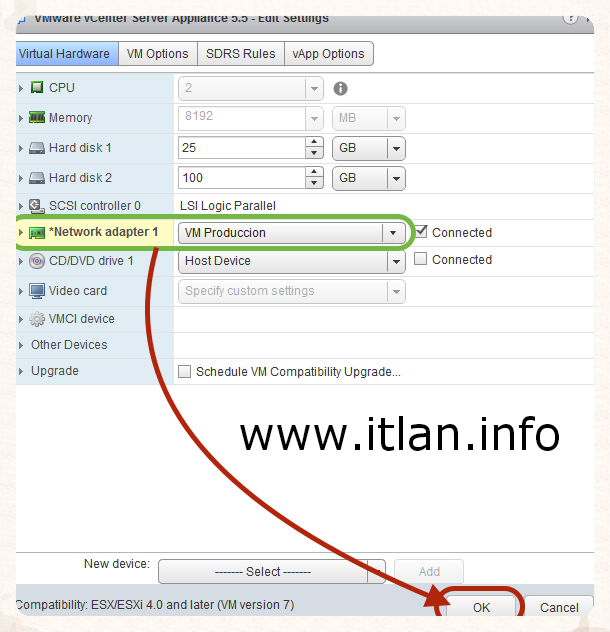

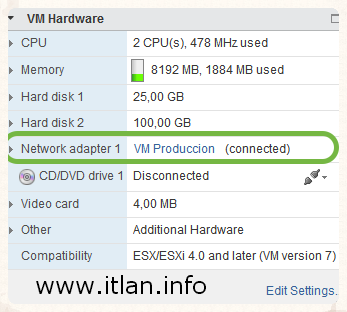

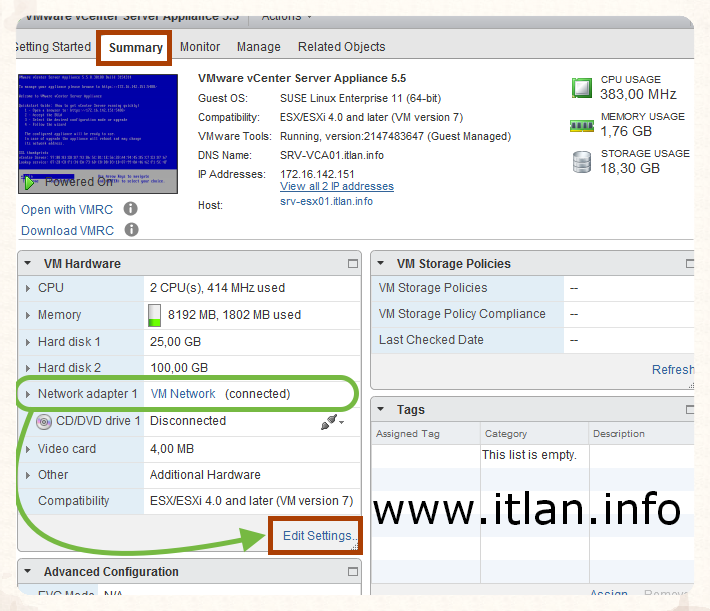

El siguiente paso que realizaremos sera asignar nuestras VM a nuestro nuevo Port Group creado "VM Produccion" y "vSwitch1", recordar nuestra  VM tenia la configuración Standard y se encontraba ubicada en vSwicth1 en Management Network, en los siguientes Pasos, le diremos que queremos gestionar el tráfico por nuestro nuevo vSwicth1, y sin ningún tipo de interrupción en el servicio.
